Skilningur á ljósleiðaratækni er grundvallaratriði fyrir fagfólk í fjarskiptum, netverkfræðinga og alla sem taka þátt í uppsetningu ljósleiðarainnviða. Þessi yfirgripsmikla algenga leiðarvísir fjallar um algengar spurningar um gerðir ljósleiðara, hönnunarreglur, framleiðsluferla og notkun.
Skilningur á grunnatriðum ljósleiðara
Hver er grundvallarmunurinn á ljósleiðara og ljósleiðara?
Ljósleiðarar eru glerflutningsmiðillinn sjálfur, sem samanstendur af kjarna, klæðningu og hlífðarhúðlögum. Ljósleiðari er hins vegar fullkomin hlífðarsamstæða sem hýsir eina eða fleiri ljósleiðara ásamt styrkleikahlutum, biðminni, vatns-blokkandi efni og ytri jakka. Kapalbyggingin verndar trefjar gegn umhverfisáhættum, vélrænni streitu, raka og hitastigi við uppsetningu og notkun. Rétt snúruhönnun tryggir að trefjar innan ljósleiðarabyggingarinnar haldist verndaðir og haldi sjónrænni frammistöðu sinni allan endingartímann.

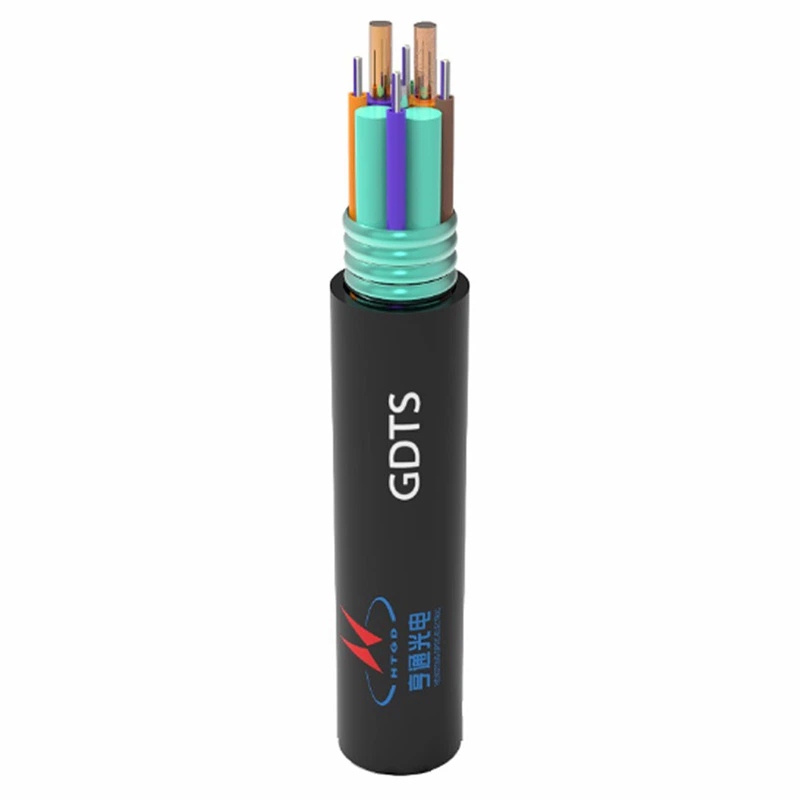

Hverjir eru helstu byggingarhlutar ljósleiðara?
Dæmigerð ljósleiðsla samanstendur af nokkrum nauðsynlegum þáttum sem vinna saman. Kjarninn inniheldur ljósleiðara, ýmist stuðpúða fyrir sig eða flokkaðar í lausar rör eða tætlur. Styrkhlutar veita togstyrk og geta falið í sér aramidgarn, trefjaglerstangir eða stálvíra staðsetta miðlægt eða í þyril. Vatns-blokkandi þættir koma í veg fyrir að raka komist inn með því að nota gel eða ofurgleypið efni. Stuðpúðarrör eða þétt stuðpúðahúð vernda einstakar trefjar. Miðhlutinn eða kjarnahúðin veitir burðarvirki, en ytri jakkinn verndar allt fyrir umhverfisspjöllum. Hver íhlutur er hannaður til að vinna samfellt innan heildar ljósleiðarahönnunarinnar.
Hvernig er hönnun á lausum rörum og þéttum-buffuðum snúrum ólíkum?
Lausar rörkaplar innihalda trefjar í of stórum rörum (venjulega 2-3 mm í þvermál) fylltar með vatns-blokkandi efni, sem gerir trefjum kleift að hreyfast frjálslega og vera einangraðir frá utanaðkomandi álagi. Þessi hönnun skarar fram úr í umhverfi utandyra og langa-fjarlægð. Þéttar-buffaðir snúrur setja þykka hlífðarhúð (900 μm) beint á hvern trefjar, sem skapar öflugri einstaka trefjaeiningu sem hentar fyrir innanhússumhverfi, styttri keyrslur og lúkningarfrekar notkun. Valið á milli þessara ljósleiðaramannvirkja fer eftir uppsetningarumhverfi, fjarlægðarkröfum og meðferðarsjónarmiðum við uppsetningu og viðhald.

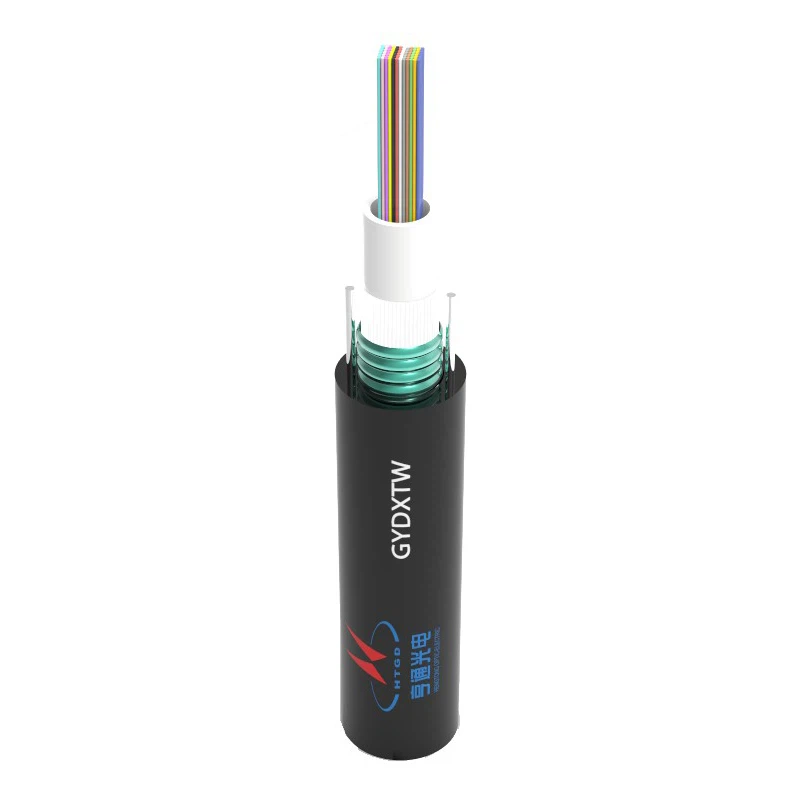

Hvað ákvarðar fjölda trefja í hönnun ljósleiðara?
Val á trefjafjölda fer eftir núverandi bandbreiddarkröfum, framtíðarþörf stækkunar og sérstakri umsókn. Algengar tölur eru á bilinu 2 til 864 trefjar eða fleiri í hönnun með miklum-þéttleika. Innikaplar innihalda venjulega 2-144 trefjar, en útikaplar geta hýst 12-288 trefjar í stöðluðum stillingum. Kaplar sem eru með mikla trefjafjölda yfir 432 trefjar nota borði til að hámarka þéttleika. Ljósleiðarahönnunin verður að mæta tilgreindum trefjafjölda en viðhalda ásættanlegu þvermáli, þyngd og uppsetningareiginleikum. Netskipuleggjendur útvega venjulega 30-50% viðbótar trefjar umfram bráða þörf fyrir framtíðarvöxt.
Tegundir ljósleiðara innanhúss
Hvað eru dreifistrengir og hvar eru þeir notaðir?
Dreifingarstrengir eru með þéttum-buffuðum trefjum sem eru hannaðar fyrir leiðsögn innanhúss innan byggingar, gagnavera og háskólasvæða. Þessar snúrur innihalda venjulega 4-144 trefjar með 900 μm þéttum stuðpúðum, aramidgarnstyrktarhlutum og eldtefjandi jakka- sem eru metin fyrir loftrými, riser eða almennt rými. Öflugur trefjabuðmunarbúnaður gerir kleift að lúta beintengi án skeytihlífa. Dreifingarstrengir höndla vel í þröngum leiðarrýmum, styðja tíða meðhöndlun meðan á uppsetningu stendur og uppfylla byggingarreglur. Þeir tákna ljósleiðaragerð vinnuhests fyrir skipulögð kapalkerfi og forsendur netkerfis.
Hvað gerir brotsnúrur einstakar?
Breakout snúrur innihalda margar þéttar-buffaðar trefjar, hver með sinni einstöku undir-jakka, allir búnaðir í ytri jakka. Þessi smíði gerir einstökum trefjum kleift að brjótast út og leiðast sérstaklega á mismunandi staði án þess að þurfa skeytipunkt. Brotahönnun einfaldar uppsetningar í tækjaherbergjum og gagnaverum þar sem einstakar trefjar enda á mismunandi spjöldum eða tækjum. Ávinningurinn- fyrir þennan sveigjanleika er stærra heildarþvermál kapalsins og hærri kostnaður samanborið við dreifikapla. Ljósleiðarasamstæður virka sérstaklega vel fyrir styttri samtengingar sem krefjast sveigjanleika í leiðslum ljósleiðara.
Hvað eru-kaplar sem eru flokkaðir og hvers vegna er þörf á þeim?
Plenum-kaplar nota sérstök-reykingslítil,-eldvarnarefni sem uppfylla strönga brunaöryggisstaðla fyrir uppsetningu í loft-meðhöndlunarrýmum. Þessar snúrur verða að standast strangar prófanir samkvæmt UL 910 eða NFPA 262, sem sýna fram á takmarkaða logadreifingu og minni reykmyndun. Efni í jakka innihalda venjulega flúorfjölliður (FEP, PVDF) eða sérstaklega samsett -reykingarlítil efnasambönd. Byggingarreglur kveða á um plenum einkunnir fyrir kapla sem eru settir upp í rýmum sem notuð eru til umhverfislofts. Þótt það sé dýrara en valkostir sem-flokkaðir eru, veitir ljósleiðarastrengurinn nauðsynlega öryggisvörn í húsum sem eru í notkun með því að lágmarka hættuna á eitruðum reyk við brunatilvik.
Úti Optical Cable Afbrigði

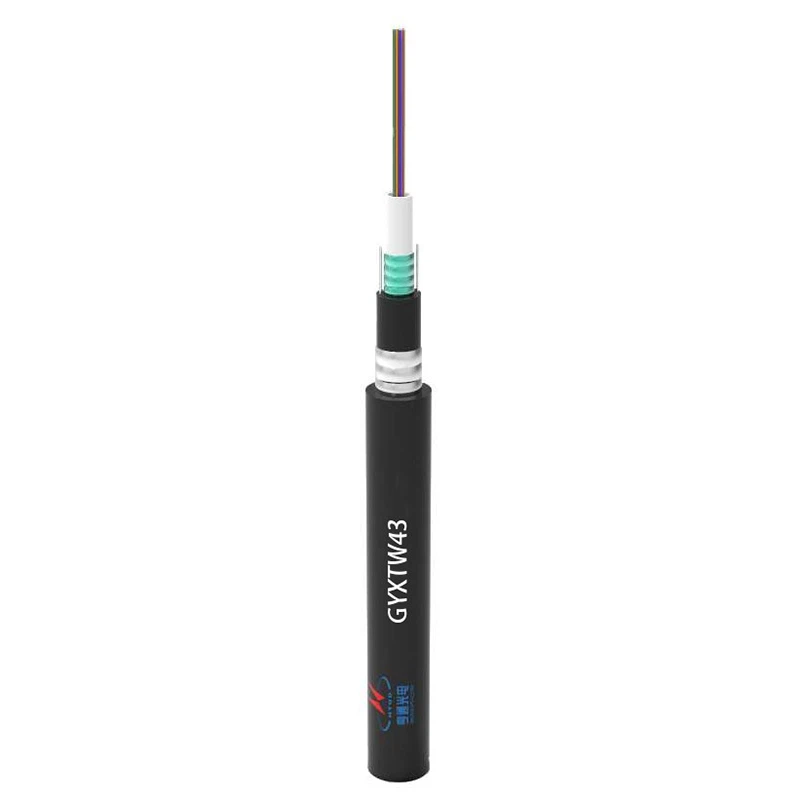

Hver eru einkenni ljósleiðara með beinum greftrun?
Beinir grafarkaplar eru með harðgerða byggingu sem eru hönnuð fyrir uppsetningu neðanjarðar án verndar fyrir leiðslu. Þessar snúrur innihalda mörg hlífðarlög, þar á meðal gel-fyllt laus rör, bylgjupappa úr stáli eða álbrynjum, þungar-pólýetýlenjakkar og oft flóðefnasambönd um alla bygginguna. Brynjan verndar gegn skemmdum á nagdýrum, hreyfingum á jörðu niðri og grafaslysum. Auknar rakahindranir koma í veg fyrir að vatn komist inn yfir áratuga váhrif neðanjarðar. Bein ljósleiðarahönnun verður að standast jarðvegsþrýsting, frost-þíðingarlotu og hugsanlega vélrænni áhrif á sama tíma og trefjaheildin er viðhaldið. Þessar snúrur tákna öflugustu sjónstrengsbyggingu utandyra.
Hvernig eru ljósleiðslur frá loftneti frábrugðnar öðrum útigerðum?

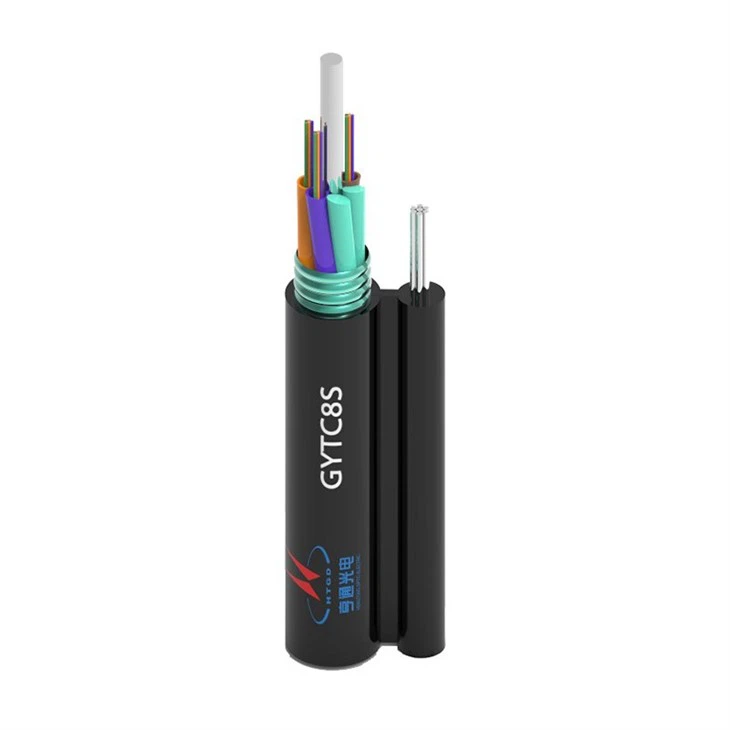

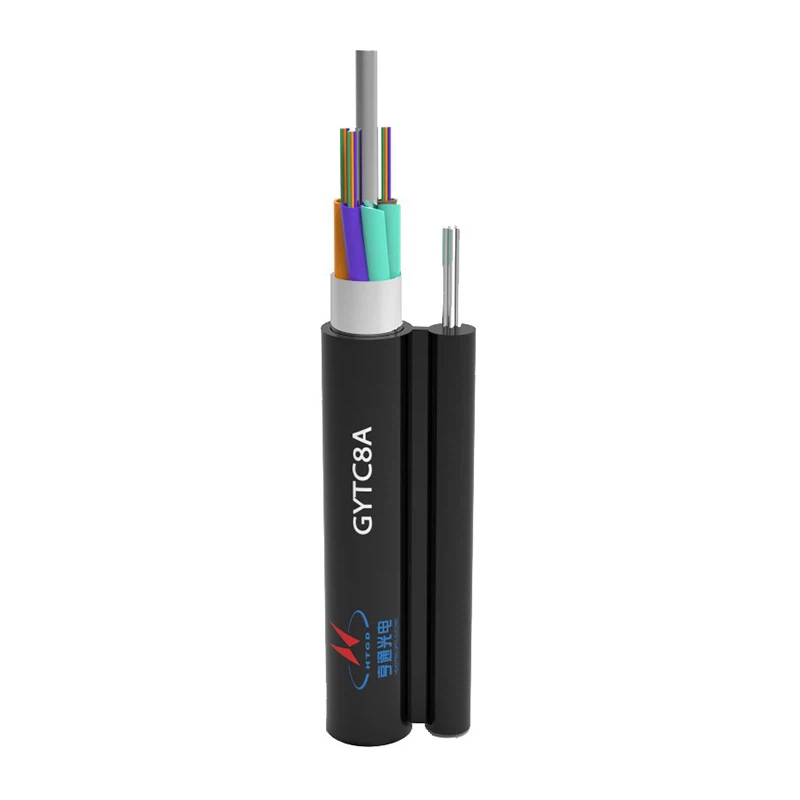

Loftkaplar sem eru hannaðar fyrir uppsetningu á stöngum-eru létta smíði sem er í jafnvægi og nægjanlega styrkleika fyrir spanþörf. Sjálfstætt-hönnun inniheldur há-rafmagnshluti (aramíð eða trefjaplasti), á meðan lashed loftkaplar eru með léttari byggingu þar sem sendivírar veita stuðning. Mynd-8 hönnun sameinar ljósleiðara með innbyggðum sendivír. UV-þolnir jakkar vernda gegn niðurbroti sólarljóss. Ljósleiðari verður að þola vindhleðslu, íssöfnun, hitastig frá -40 gráður til +70 gráður og hugsanlegar eldingar af völdum eldinga. Hönnunarsjónarmið fela í sér útreikninga á lækkunarspennu, hámarkslengd og samhæfni viðbúnaðar.
Hvað gerir leiðslukapla fínstillta fyrir uppsetningu lagna?
Rásnúrur eru með sléttum, hörðum ytri jakkum með lágum núningsstuðlum til að auðvelda toga í gegnum leiðslukerfi. Tiltölulega fyrirferðarlítil, kringlótt bygging dregur úr togspennu og gerir lengri togvegalengdir. Þessar snúrur nota gel-fyllta eða þurra hönnun með viðeigandi vatns-blokkandi vörn. Meðal-þéttleiki pólýetýlenjakkar veita framúrskarandi endingu og slitþol við uppsetningu. Ljósleiðarasnúra hannar jafnvægisþvermál kapalsins (minnkar fyllingu á rör) með fullnægjandi verndarstigum. Rétt uppsetning felur í sér for-smurningu, spennueftirlit meðan á tog stendur og að farið sé að hámarks forskriftum um togspennu til að koma í veg fyrir skemmdir á trefjum.

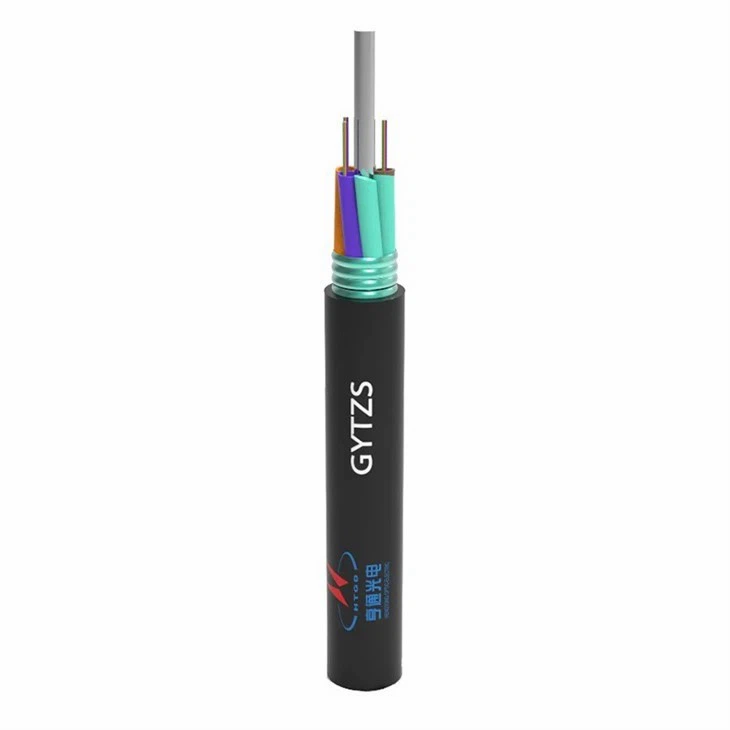

Hvað eru brynvarðar ljósleiðslur og hvenær eru þær nauðsynlegar?
Brynvarðar snúrur innihalda málmhlífðarlög -venjulega bylgjupappa úr stáli, samtengda álbrynju eða stálvírabrynju- sem umlykur kapalkjarnann. Þessi smíði veitir yfirburða vélrænni vörn gegn kramkrafti, höggskemmdum og árásum nagdýra. Brynvarðar ljósleiðaragerðir þjóna notkunarmöguleikum, þar á meðal beinni greftrun við erfiðar jarðvegsaðstæður, iðnaðaraðstöðu með þungum vélum, svæðum með mikið nagdýrastofn og staði sem hætta er á skemmdarverkum. Brynjan eykur þyngd, dregur úr sveigjanleika og eykur kostnað, en veitir óviðjafnanlega vélrænni vörn. Uppsetning krefst sérstakrar jarðtengingar fyrir málmíhluti í fjarskiptaforritum.
Úti Optical Cable Samanburður
| Gerð kapals | Aðalnotkun | Helstu verndareiginleikar | Hugleiðingar um uppsetningu |
|---|---|---|---|
| Bein greftrun | Neðanjarðar án leiðslu | Stál/ál brynjur, þungar-jakkar | Krefst skurðarbúnaðar |
| Loftnet | Stöng-uppsetningar | UV-þolnir jakkar, styrkir meðlimir | Krefst aðgangs að stöng, útreikningar á hlaupi |
| Rás | Reiðslukerfi | Sléttir jakkar, vatn-teppa | Krefst togbúnaðar, smurningar |
| Brynvarið | Mikil-áhættuumhverfi | Brynjulög úr málmi | Krefst jarðtengingar, sérstakrar meðhöndlunar |
Sérhæfð ljósleiðaraforrit
Hvað skilgreinir ADSS ljósleiðarahönnun?
Allar-Dielectric Self-stuðningssnúrur innihalda enga málmíhluti, nota há-styrkt aramidgarn til að ná togstyrk frá 10 kN til 30 kN fyrir loftnet án boðberastuðnings. Rafmagnsbyggingin útilokar kröfur um raftengingu og leyfir uppsetningu á háspennuflutningsmannvirkjum. ADSS ljósleiðarahönnun felur í sér flókna verkfræði með hliðsjón af spanlengd, leiðarabili, vind-/íshleðslu, eolian titringi og rafspennu í háspennuumhverfi. Sérhæfðir jakkar standast rafmælingar. Þessar snúrur þjóna tólum og öðrum forritum sem krefjast langra loftneta nálægt rafknúnum leiðara þar sem hefðbundnir málmkaplar skapa öryggishættu.
Hvernig þjónar OPGW sjónkapall tvíþættum tilgangi?
Optical Ground Wire snúrur virka samtímis sem jarðvír í lofti fyrir eldingarvörn og samskiptaleiðir. Byggingin er með miðlægu ryðfríu stáli röri sem verndar ljósleiðara, umkringt álklæddu stáli eða álþræði sem veita vélrænan styrk og rafleiðni. OPGW ljósleiðari verður að uppfylla bæði afkastaforskriftir fyrir fjarskipti og rafmagns-/vélrænar kröfur um jarðvíraskyldu. Umsóknir einbeita sér að rafveitukerfi þar sem flutningsturna er þegar fyrir hendi, og útilokar aðskilin samskiptainnviði. Hönnun kemur í veg fyrir trefjavörn, skilvirkni rafjarðtengingar, vélrænan styrk og viðnám eldinga.
Hverjar eru einstöku kröfur fyrir sjónleiðara?
Sæstrengir standa frammi fyrir óvenjulegum umhverfisáskorunum sem krefjast sérhæfðrar hönnunar. Djúp-vatnssnúrur eru með léttum smíði með stálvírstyrkjum, koparaflleiðara fyrir endurvarpsfóðrun og mörg fjölliðalög sem veita þrýstingsþol og vatnsstíflu. Land-aðflugshlutar krefjast þungrar, tvöfaldrar-brynjuvarnarbyggingar sem verndar gegn akkerum, veiðarfærum og brimsvæðisaðstæðum. Hönnun sæstrengs tekur á vatnsstöðuþrýstingi sem fer yfir 800 bör, núningi frá hreyfingu hafsbotnsins, verndun sjávarbora og vetnismyndun yfir margra áratuga líftíma. Framleiðsla felur í sér þrýstiprófun, umfangsmiklar vélrænar prófanir og loftþéttingu innsiglunar fyrir dreifingu.
Hvað eru taktískir sjónstrengir?
Taktískir snúrur þjóna hernaðar-, neyðarviðbragðs- og tímabundnum netforritum sem krefjast hraðrar dreifingar og endurheimtar. Þessi sérhæfðu ljósleiðarahönnun leggur áherslu á mikinn sveigjanleika, háan styrkleika-til-þyngdarhlutfalls og viðnám gegn endurtekinni meðhöndlun. Framkvæmdir eru venjulega með harðgerðum þéttum-buffuðum trefjum, há-styrkingu á aramidi og ofur-sveigjanlegum jakkasamböndum sem halda frammistöðu upp í -50 gráður. Taktískir snúrur vinda upp á hjól til að dreifa þeim hratt, standast umferð ökutækja og lifa af erfiðar aðstæður á vettvangi. Sérhæfð afbrigði fela í sér snúrur með samþættum togsnúrum, -bjartsýni hönnun og umhverfisframmistöðu með herforskrift fyrir krefjandi rekstraraðstæður.
Framleiðsluferli ljósleiðara
Hvernig eru laus rörbygging framleidd í ljósleiðaraframleiðslu?
Útpressunarferli lausa rör beita breyttu pólýprópýleni eða öðrum fjölliðuefnum í kringum trefjahópa með því að nota sérhæfðan útpressunarbúnað. Trefjar streyma í gegnum túpumótið með stýrðri spennu og umframlengd (venjulega 0,3-0,6%) til að tryggja slaka í fullbúnu rörinu. Þvermál slöngunnar stjórnar nákvæmlega til að mæta tilteknum trefjafjölda en viðhalda lágmarkskröfum um beygjuradíus. Eftir útpressun og kælingu fara rör í gegnum áfyllingarstöðvar og bera á vatnsblokkandi hlaup. Gæðavöktun felur í sér mælingu á þvermál rörs, sannprófun á trefjastaðsetningu og staðfestingu á oflengd. Margar slöngur geta verið strandaðar í kringum miðhlutann við síðari samsetningu ljósleiðara.
Hvað gerist meðan á kapalstrengingunni stendur?
Kapalstrenging sameinar mörg biðpúða, styrkleikahluta og fyllistangir í kringum miðhluta með því að nota plánetuþræðingarbúnað. Ferlið beitir stýrðri spennu á hvern þátt á meðan strandhöfuðinu er snúið til að búa til þyrlumynstur. Strengingarbreytur, þar með talið lengd, stefnu og spenna, hafa áhrif á sveigjanleika snúru, styrkdreifingu og víddarstöðugleika. Sumar útfærslur innihalda mót-spírallaga til að bæta jafnvægi. Strandaði kjarninn gæti fengið límband, vatns-blokkandi efni eða bindiefni áður en hann er hjúpaður. Nákvæm stjórnun í gegnum strandlengjuna tryggir að fullunnin ljósleiðari uppfylli forskriftir fyrir þvermál, sveigjanleika og vélræna frammistöðu.
Hvernig eru ljósleiðarajakkar settar á og prófaðar?
Útpressun jakka beitir endanlegu hlífðarlaginu með því að nota þverhausamót sem miðja kapalkjarnann í pressuðu fjölliðastraumnum. Pólýetýlen efnasambönd eru algengust, með samsetningu valin fyrir sérstakar umhverfiskröfur. Útpressunarferlið stjórnar þykkt jakka, sammiðju og yfirborðsgæði á sama tíma og viðheldur samhæfingu línuhraða við uppstreymisferli. Eftir útpressun kólna jakkar í vatnsdölum áður en endanleg víddarskoðun er gerð. Gæðaprófun felur í sér þykktarmælingu í mörgum sjónarhornum, sannprófun á sérvitringi, neistaprófun fyrir heilleika jakka og yfirborðsgæðamat. Prentkóðun gildir meðan á eða eftir jakkatöku stendur til að veita varanlega ljósleiðaraauðkenningu.
Undirbúningur og prófun trefja
Stuðpúðarrör útpressun eða þétt stuðpúði
Kapalstrenging og kjarnasamsetning
Útpressun og herðing jakka
Lokapróf og vottun
Uppsetningar- og frammistöðusjónarmið
Hver er hámarks togspenna fyrir mismunandi ljósleiðaragerðir?
Hámarks togspenna er verulega breytileg miðað við byggingu ljósleiðara og hönnun styrkleikahluta. Innanhússdreifingarkaplar leyfa venjulega 100-200 N á trefjara, en útikaplar með sterkum styrkleikahlutum geta borið 2.000-6.000 N. Brynvarðir snúrur leyfa oft hærri spennu upp á 3.000-8.000 N. Mikilvægar uppsetningaraðferðir halda að draga spennu undir 80% af hámarks öryggismörkum. Nota skal spennueftirlitsbúnað fyrir langa eða flókna tog. Of mikill togkraftur getur valdið tognun trefja, lengingu styrkleikahluta eða skaða á jakka. Réttar uppsetningaraðferðir, þar á meðal forsmurning, millitogpunktar og átta talsins, hjálpa til við að stjórna spennustiginu.
Hvernig hefur hitastig áhrif á frammistöðu sjónstrengja?
Hitastigsbreytingar skapa margvísleg áhrif í ljósleiðarakerfum. Hitaþensla og samdráttur kapalíhluta myndar krafta sem geta tognað trefjar ef umfram lengd trefja er ófullnægjandi. Lágt hitastig dregur úr sveigjanleika jakkans og getur valdið hlaupþykknun í hlaupfylltum-hönnun. Hátt hitastig flýtir fyrir öldrun í fjölliða efnum og getur haft áhrif á trefjadeyfingu. Rétt snúruhönnun felur í sér nægilega umfram trefjalengd (venjulega 0,3-0,6%) til að mæta varmasamdrætti án trefjaspennu. Uppsetningaraðferðir verða að taka tillit til hitastigs við uppsetningu á móti rekstrarhitasviði. Ljósleiðaraforskriftin skilgreinir rekstrarhitamörk, venjulega -40 gráður til +70 gráður fyrir utanhússsnúrur.
Hvaða þættir ákvarða beygjuradíus ljósleiðara?
Lágmarksmörk beygjuradíusar koma í veg fyrir skemmdir á trefjum vegna of mikillar beygju. Við uppsetningu (undir spennu) þurfa snúrur venjulega beygjuradíus sem eru 15-20 sinnum þvermál snúrunnar. Eftir uppsetningu (engin spenna) minnkar þetta í 10-15 sinnum þvermál fyrir flestar hönnun. Forskriftir fyrir þéttari beygjuradíus krefjast sérstakrar trefjahönnunar (G.657 beygju-óviðkvæmar trefjar) eða kapalbygginga með aukinni vörn. Beygja umfram forskriftir veldur aukinni dempun, hugsanlegu trefjabroti og langvarandi niðurbroti á áreiðanleika. Uppsetningarhönnun verður að taka mið af tilgreindum beygjuradíusum við allar leiðarskiptingar, skeytagirðingar og endapunkta. Rétt meðhöndlun ljósleiðara við uppsetningu varðveitir heilleika trefja og tryggir langtíma frammistöðu.
Hvernig er sjónleiðsla prófuð til gæðatryggingar?
Alhliða prófun staðfestir frammistöðu ljósleiðara fyrir uppsetningu. Optísk prófun felur í sér dempunarmælingu á bylgjulengdum í rekstri, sannprófun á sjónrænum ávöxtunartapi og PMD-einkenni fyrir langtímaforrit. Vélræn prófun metur togstyrk, höggþol, höggþol og beygjuþol. Umhverfisprófanir gera sýnishorn af hitastigi, rakaþol og öldrun. Meðan á framleiðslu stendur, fylgist innbyggð prófun víddarbreytur, en fullunninn kapall gangast undir sönnunarprófun með stýrðri spennu til að sannreyna heilleika styrkleikahluta. OTDR prófun á fullgerðum snúrum greinir hvers kyns trefjabrot eða óhóflegt skeytatapi, sem tryggir að sérhver ljósleiðaravinda uppfylli forskriftir.
